Опис

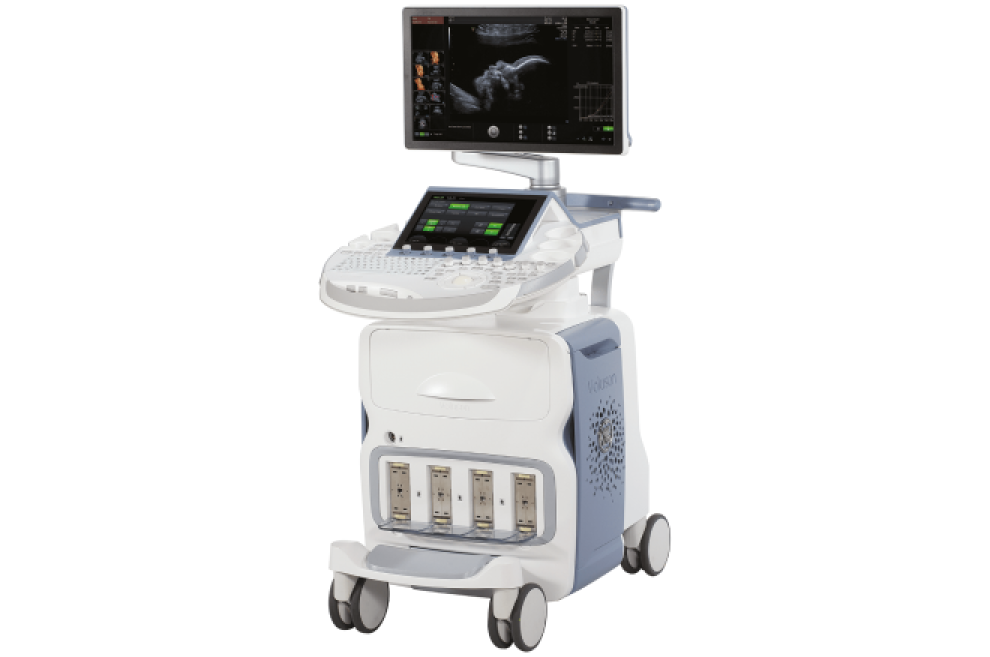

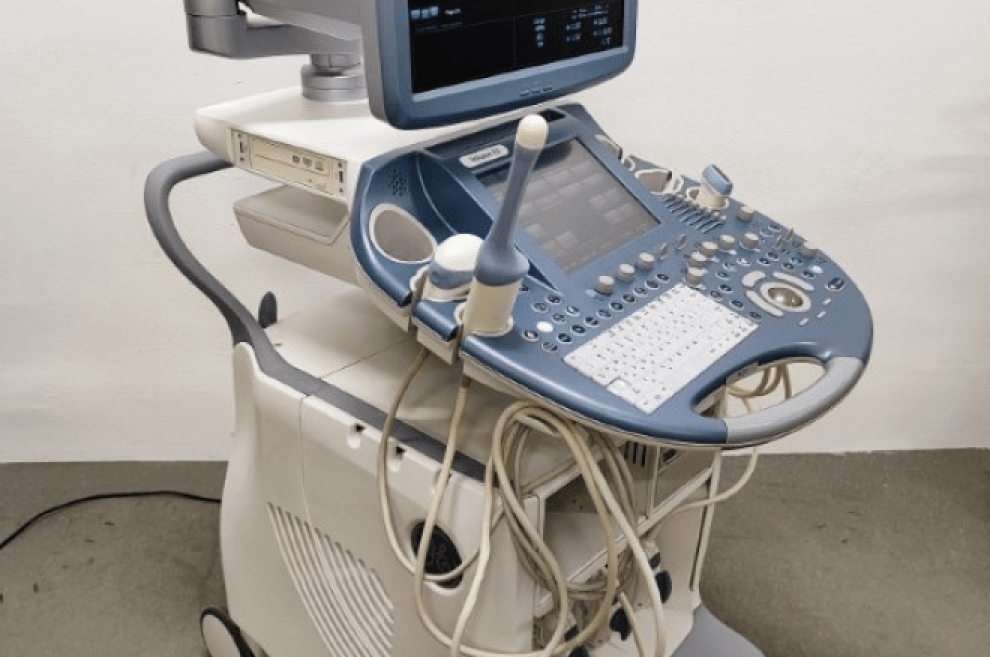

GE Voluson E8 – це передовий комплексний ультразвуковий апарат, призначений для застосування в діагностиці та дослідженні різних органів та систем людини. УЗД-апарат оснащений різноманіттям технологій та функцій, таких як 4D-сканування, допплерівська та тривимірна послідовність зображення, спектральний Доплер та багато інших.

Ця модель є «флагманом» компанії General Electric у сфері жіночого здоров’я та чудовим засобом для діагностики вагітності, оскільки він дозволяє показати зростаючий плід у реальному часі, а також виміряти його розміри та контролювати його розвиток.

Крім використання в акушерстві та гінекології, цей ультразвуковий апарат також може застосовуватися для дослідження органів черевної порожнини, серця, головного мозку, м’язів та суглобів.

Однією з головних переваг GE Voluson E8 є його висока швидкість сканування та висока якість зображення, що робить його одним із найпопулярніших ультразвукових апаратів у медичних закладах усього світу.

Види досліджень

Ультразвуковий апарат GE Voluson E8 може використовуватися для проведення різних видів досліджень у різних галузях медицини. Ось деякі з основних видів досліджень, які можуть бути виконані за допомогою GE Voluson E8:

• Акушерство та гінекологія: GE Voluson E8 широко застосовується для скринінгу вагітності, оцінки здоров’я плода, визначення статі плода, аналізу анатомії та розвитку плода, а також виявлення аномалій. Він також використовується для дослідження гінекологічних станів, таких як пухлини матки або яєчників, оцінки ендометрію та моніторингу фолікулярного росту.
• Кардіологія: GE Voluson E8 може бути використаний для дослідження серця, включаючи оцінку структури та функції серця, вимірювання розмірів та об’ємів серця, аналіз клапанів та оцінку кровотоку в серцевих камерах та судинах.
• Загальна діагностика: Ультразвуковий апарат GE Voluson E8 може використовуватися для дослідження різних органів та тканин у рамках загальної діагностики, таких як печінка, нирки, селезінка, щитовидна залоза та інші. Він може допомогти у виявленні пухлин, кіст, абсцесів чи інших аномалій.
• Репродуктивна медицина: GE Voluson E8 може використовуватися для дослідження допоміжних репродуктивних технологій, таких як штучне запліднення, оцінки фолікулярного росту, моніторингу вагітності після ДРТ та інших процедур.
• Судинна діагностика: GE Voluson E8 може використовуватися для дослідження судин та кровотоку у різних областях тіла. Це може включати дослідження судин шиї, абдомінальних органів, верхніх та нижніх кінцівок та інших областей.

Крім того, GE Voluson E8 може застосовуватися в інших спеціалізованих областях, залежно від потреб та вимог конкретного клінічного випадку.

Режими сканування

B-режим (B-Mode): Це основний режим сканування, який дозволяє отримувати зображення в режимі реального часу. У цьому режимі використовується одиночний кут сканування для візуалізації структур та органів усередині тіла.

M-режим (M-Mode): У цьому режимі зображення відображається як графік зміни часу ехо-сигналу. Він часто використовується для оцінки руху серця та вимірювання функціональних параметрів, таких як швидкість кровотоку та скоротливість серця.

Режим тривимірного (3D) сканування: дозволяє отримувати об’ємні зображення органів та структур. Це допомагає лікарям отримати більш повне уявлення про форму, розмір і розташування об’єкта, такого як плід під час вагітності.

Режим 4D: Цей режим дозволяє отримувати реальні часові об’ємні зображення. Він особливо корисний під час вагітності для візуалізації рухів плода та оцінки його розвитку.

За допомогою функції тривимірної реконструкції методом вільної руки (Freehand 3D) на GE Voluson E8 лікар може отримувати об’ємні дані та створювати тривимірні моделі органів та тканин: лікар переміщає ультразвуковий зонд навколо області інтересу, і апарат захоплює дані з багатьох позицій. Потім ці дані обробляються та об’єднуються для створення тривимірної моделі.

Багатопроменеве сканування (Multi-beam Imaging) є однією з передових технологій в галузі ультразвукової діагностики та дозволяє покращити якість зображення, підвищити роздільну здатність та збільшити глибину проникнення. Технологія використовує одночасне випромінювання декількох ультразвукових променів, що дозволяє скоротити час формування зображення та покращити його якість. Шляхом комбінування даних, отриманих від багатьох променів, апарат створює більш детальне і чітке зображення.

Функція автоматичного розрахунку комірного простору (nuchal translucency) у рамках скринінгу на синдром Дауна та інші хромосомні аномалії. Комірне простір є областю рідини, яка спостерігається за шийкою плода на ранніх етапах вагітності. Функція автоматичного розрахунку комірного простору на GE Voluson E8 зазвичай використовується у поєднанні із зображенням у режимі B-режиму та кольоровим доплерівським картуванням. Після виділення комірного простору оператором апарат може автоматично виміряти його товщину.

Анатомічний M-режим (Anatomical M-Mode). Цей режим дозволяє візуалізувати рух структур чи органів у часі форматі M-режиму. Зазвичай це використовується вивчення руху серця, зокрема з оцінки функції клапанів, скоротливості стін та інших параметрів.

Функція трапецієподібного режиму, відома також як (Extended View) або режим 3D/4D-плейн (3D/4D Extended Imaging). Дозволяє лікарям отримати плоске 2D зображення шляхом розгорнення об’ємного 3D/4D зображення у вигляді розширеного плану. Трапецієподібний режим корисний для докладнішого вивчення певних структур та регіонів інтересу, таких як серце, мозок, обличчя чи інші області.

Панорамне сканування дозволяє отримати велике панорамне зображення плода або грудини, поєднуючи кілька скануючих секцій в одне велике зображення. Це дозволяє лікарям отримати більш повну та детальну інформацію про структуру та анатомію плода або грудини.

Візуалізація плоду

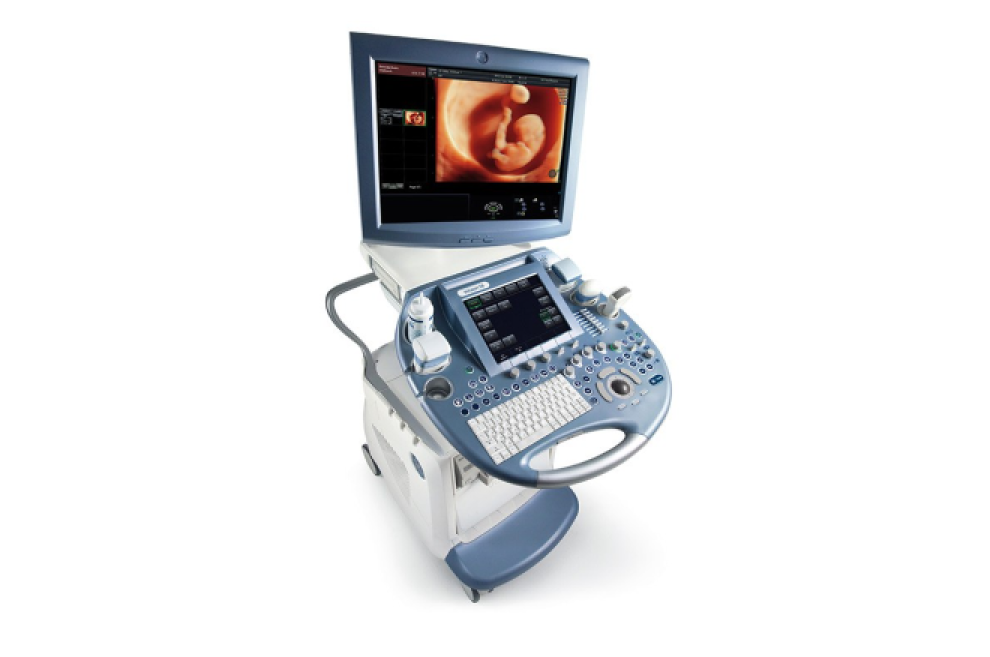

HDlive: Ця технологія надає фотореалістичні 3D-зображення плода з високою роздільною здатністю та деталізацією. Вона дозволяє отримувати реалістичне уявлення про форму, структуру та рух плода.

HDlive Silhouette: Ця функція візуалізації дозволяє виділити контури плода та створити чітке та виразне зображення його форми. Вона особливо корисна для спостереження за рухом плода та аналізу анатомії.

SonoRender Start: Технологія SonoRender Start надає об’ємні зображення плоду, які можна обертати та аналізувати з різних ракурсів. Вона допомагає у більш повному та детальному вивченні анатомії та структур плода.

SonoVCAD Heart: Ця функція дозволяє автоматично виявляти та вимірювати структури серця плода, включаючи камери серця та судини. Вона може бути корисною для оцінки розвитку та функції серця плода.

SonoAVCfollicle: Ця функція призначена для автоматичного виявлення та вимірювання фолікулів у яєчниках. Вона використовується в гінекології та репродуктивній медицині для оцінки овуляції та моніторингу фолікулярного росту.

SonoNT: Ця функція призначена для вимірювання товщини шийки плода (направо-поперечної зазубрини) під час скринінгу на синдром Дауна. Вона може допомогти оцінити ризик синдрому Дауна та інших хромосомних порушень.

Автоматичний вимір параметрів плоду

Ультразвуковий апарат GE Voluson E8 пропонує низку функцій для автоматичного вимірювання основних параметрів біометрії плода в області акушерства. Ці функції допомагають лікарям отримати швидкі та точні вимірювання для оцінки розвитку та здоров’я плода. Ось деякі з основних параметрів біометрії плода, які можуть бути автоматично виміряні на апараті GE Voluson E8:

• Довжина стегна (Femur Length): Цей параметр вимірює довжину стегна плода. Він є важливим показником оцінки віку та розвитку плоду.
• Довжина гомілки (Tibia Length): Цей параметр вимірює довжину гомілки плода. Він також є показником розвитку та оцінки віку плода.
• Довжина плеча (Humerus Length): Цей параметр вимірює довжину плеча плода. Він використовується з метою оцінки розвитку верхніх кінцівок.
• Обхват голови (Head Circumference): Цей параметр вимірює обхват голови плода. Він може бути корисним для оцінки росту та розвитку головного мозку.
• Обхват живота (Abdominal Circumference): Цей параметр вимірює обхват живота плода. Він використовується для оцінки розміру та зростання тваринної порожнини.
• Довжина хребта (Spine Length): Цей параметр вимірює довжину хребта плода. Він допомагає в оцінці розвитку хребта та центральної нервової системи.

Ці та інші параметри біометрії плода можуть бути автоматично виміряні на апараті GE Voluson E8 за допомогою спеціальних функцій та інструментів для акушерства. Це спрощує процес вимірювання та аналізу даних, що дозволяє лікарям більш точно оцінювати стан та розвиток плоду.

Еластографія

Еластографія на УЗД-апараті GE Voluson E8 є методом, що дозволяє визначити твердість і еластичність тканин організму, використовуючи ультразвукові хвилі. Деякі можливості еластографії на УЗД-апараті GE Voluson E8 включають:

• Акустичне вікно V-режиму: дозволяє отримувати зображення з відображенням жорсткості тканин та поширення хвиль.
• Кількісна оцінка еластичності тканин: показує рівень жорсткості тканин з урахуванням колірної шкали, де синій означає м’які тканини, а червоний – жорсткі.
• Режим Tissue Tracking: дозволяє вимірювати деформаційний градієнт між двома кадрами застосування ультразвуку.
• Комплексна оцінка тканин: дозволяє оцінити як жорсткість, а й інші чинники, пов’язані з еластографією, такі як пружність, пластичність і податливість.

Ці можливості дозволяють використовувати еластографію на УЗД-апараті GE Voluson E8 для діагностики різних захворювань та станів тканин, таких як пухлини, кісти, травми, запалення та інші.

Доплерографія

Тканинний Доплер (DTI) є розширенням традиційного доплерівського дослідження, що дозволяє оцінити рух тканин усередині органів. Використовує спеціальні маски для візуалізації руху тканин. Він дозволяє лікарям аналізувати швидкість, напрямок та часові параметри руху тканин, таких як серцеві стінки або м’язи в різних областях тіла. Це особливо корисно в кардіології для оцінки скорочувальної функції серця, а також інших областях, таких як оцінка плодової циркуляції.

Кольоровий Доплер (Color Doppler): Цей режим дозволяє візуалізувати та оцінити напрямок та швидкість кровотоку всередині судин та органів, використовуючи колірну шкалу.

Імпульсно-хвильовий Доплер (Pulsed Doppler): дозволяє вимірювати швидкість кровотоку та аналізувати пульсові характеристики у певній точці або області інтересу. Це особливо корисно для оцінки кровотоку в судинах та серцевих клапанах.

Енергетичний Доплер (Power Doppler): надає інформацію про наявність кровотоку всередині тканин та органів. Він дозволяє краще виявляти слабкі сигнали кровотоку і може бути особливо корисним у детектуванні маленьких судин або ранньої вагітності для оцінки плацентарного кровотоку.

Спектральний Допплер (Spectral Doppler) дозволяє вимірювати і візуалізувати швидкість і напрямок кровотоку всередині судин та серця, дає інформацію про швидкість кровотоку у певних точках судин. Це особливо корисно для вивчення характеристик кровотоку, таких як швидкість, опір, пульсація та артеріовенозні стосунки.

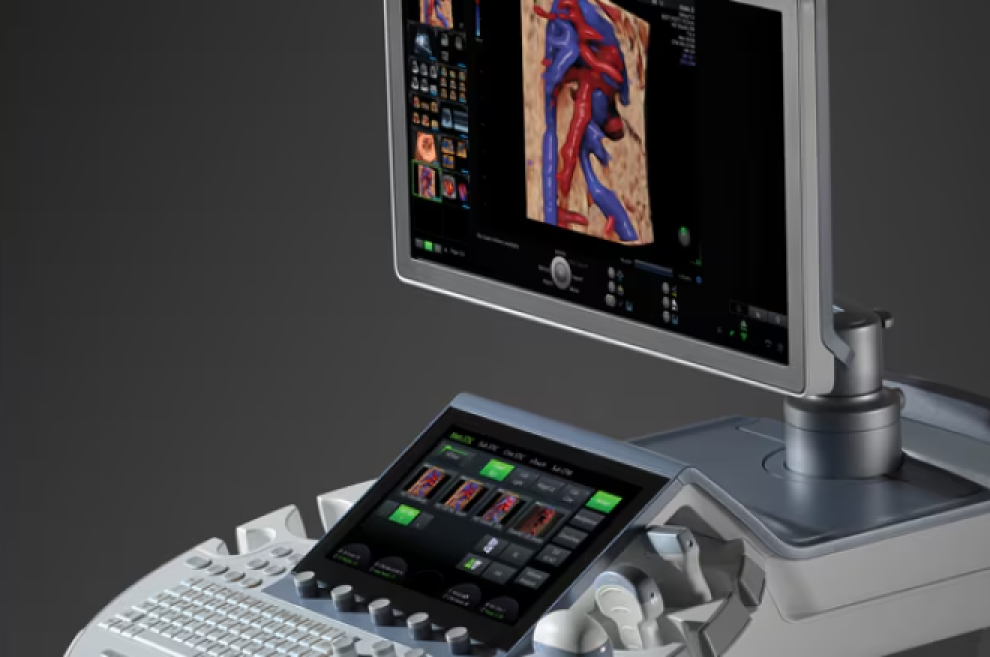

Тривимірне зображення у режимі кольорового доплерівського картування (Color Doppler Mapping). Ця функція дозволяє візуалізувати та аналізувати потік крові всередині органів та судин в об’ємному форматі. Колірне допплерівське картування використовується для відображення та розфарбовування потоку крові на основі його швидкості та напряму. Режим тривимірного сканування у поєднанні з кольоровим допплерівським картуванням дозволяє отримувати об’ємні зображення, на яких можна візуалізувати колірну інформацію про потік крові всередині органів і судин, виявляти аномалії, оцінювати швидкість та напрямок кровотоку, а також аналізувати інші параметри, які можуть бути корисними для діагностики та лікування різних станів, таких як судинні стенози, тромбози, артеріовенозні мальформації та інші.
