Опис

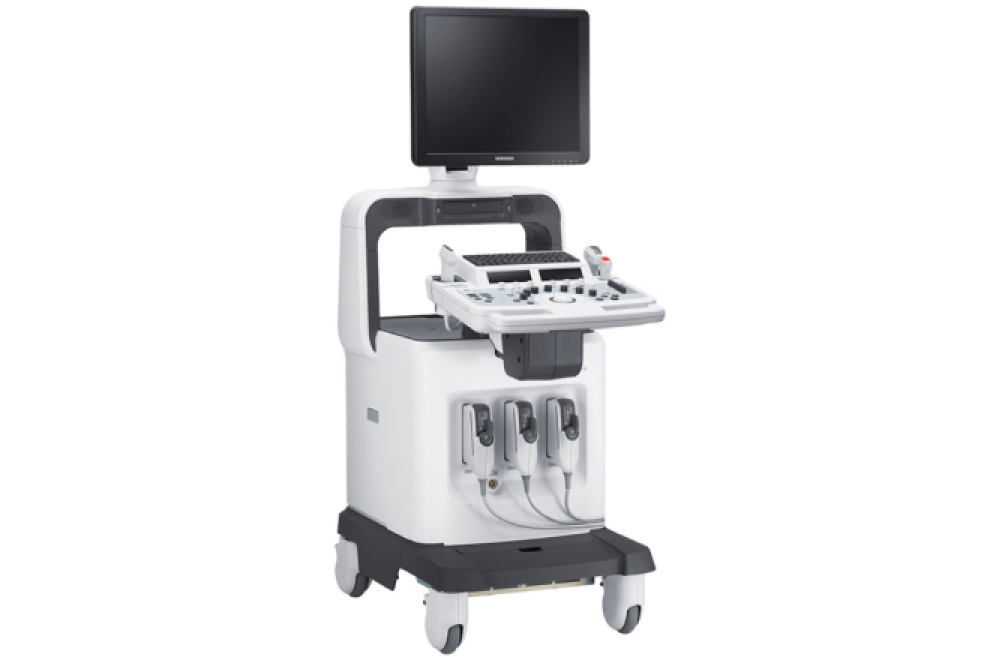

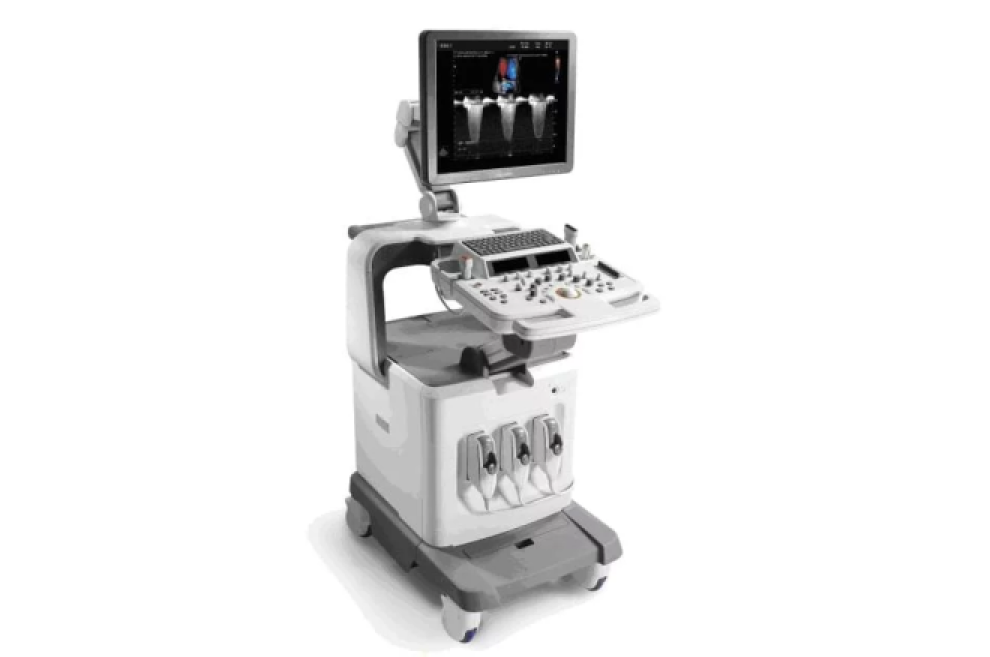

EKO7 був розроблений компанією Samsung Medison як ультразвуковий сканер для серцево-судинних досліджень, в той же час має всі діагностичні функції та ультразвукові датчики для застосування в акушерстві, гінекології та інших сферах досліджень. УЗД-апарат оснащений усіма видами Доплерів: кольоровим, двоспрямованим енергетичним, тканинним, імпульсно-хвильовим та постійно-хвильовим, а також просунутим кардіопакетом. Його беззаперечні переваги: якісна візуалізація для впевненості користувача та автоматичні режими вимірювань для прискорення роботи та швидкої окупності. Ультразвукова система EKO7 стане хорошим вибором для медустанов будь-якого формату: від приватного кабінету до багатопрофільного медичного центру.

Область досліджень

Загальні дослідження

Абдомінальні дослідження

Мамологія

Поверхнево розташовані органи

Акушерство та гінекологія

Урологія

Мускуло-скелетні дослідження

Судинні дослідження

Кардіологічні дослідження

Транскраніальна доплерографія у дорослих

Педіатрія та неонаталогія.

Режими сканування

M-режим: 2D сірошкальне сканування.

Тканева та пульс-інверсна гармоніка.

M-режим Одновимірний режим, використовується у кардіодослідженнях.

Анатомічний М-режим.

CM Кольоровий М-режим.

CD (КДК) Кольорове Доплерівське картування.

PD Енергетичний Доплер.

DPD Спрямований енергетичний Доплер.

TDI Тканинний Доплер.

PW Імпульсно-хвильовий Доплер.

Steering Зміна доплерівського кута у CD-та PD-режимах.

HPRF Імпульсно-хвильовий Доплер високочастотний.

CW Постійно-хвильовий Доплер.

3D/4D Об’ємна візуалізація, в т.ч. у режимі реального часу.

Поліекран з одночасним виведенням 2, 4 або більше зображень, в тому числі у режимах B/C, B/PD режимі реального часу.

Комбінації режимів сканування (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).

Трапецієподібний режим (на лінійних датчиках).

Масштабування.

Технології

Quick Scan Натискання кнопки налаштовує зображення у B/D-режимі шляхом розпізнавання відповідного органу та застосування до нього оптимальних фільтрів та налаштувань. Дія відбувається в автоматичному режимі.

SRF (Speckle Reduction Filter) Даний фільтр усуває шуми.

FSI (Full Spectrum Imaging) Функція вибіркового контрастування по всій глибині сканування.

Основні Вимірювання

Відстань, окружність, площя, об’єм; вимірювання кульшового суглоба; вимірювання відстані у M-режимі; вимірювання швидкості у спектральному доплерівському режимі.

Пакет кардіологічних досліджень

М-режим: вимірювання діаметра аорти, передньо-заднього розміру лівого передсердя, товщини міжшлуночкової перегородки (систолічна та діастолічна), товщини задньої стінки лівого шлуночка (систолічна та діастолічна), розмірів лівого та правого шлуночка (систолічний та діастолічний), фракції викиду (Teichholz).

B-режим: вимірювання діаметра аорти (висхідної, дуги, низхідної, на рівні синусів Вальсальви, на рівні стулок аортального клапана), визначення розмірів лівого/правого передсердя (максимальний, мінімальний, систолічний, діастолічний, передньо-задній, верхньо-нижній, медіально-латеральний), розрахунок обсягів лівого/правого передсердя, обсягів лівого шлуночка (метод Площа-Довжина, метод дисків (Simpson)), маси міокарда лівого шлуночка, індексу маси міокарда лівого шлуночка.

CD-режим (ЦДК): вимірювання радіусу площі струменя мітральної регургітації, що формується. (PISA), напівкількісна оцінка трансмітрального, транстрикуспідального, трансаортального та транспульмонального кровотоку (оцінка регургітації), оцінка аномальних скидів крові через міжшлуночкову та міжпередсердну перегородку.

PW-режим (імпульсно-хвильовий Доплер): автоматичне, напівавтоматичне та ручне трасування доплерівського спектру мітрального, аортального та трикуспідального клапанів, клапана легеневої артерії, кровотоку у вихідному тракті лівого/правого шлуночка (пікова/середня швидкість, піковий/середній градієнт тиску, час ізоволюметричного розслаблення лівого шлуночка, час прискорення, уповільнення, викиду), оцінка кровотоку легеневих та печінкових вен.

CW-режим (постійно-хвильовий Доплер): програми розрахунку роботи мітрального, аортального та трикуспідального клапанів, клапана легеневої артерії.

TD-режим (тканинний Допплер): кількісна оцінка локальної скорочувальної функції стінок лівого/правого шлуночка.

Пакет розрахунків параметрів судин: обчислення об’ємного кровотоку, відсотка стенозу, індексу опору (RI), пульсаційного індексу (PI) та ін.

Характеристики
